安裝實例-全戶過濾器(安裝方式 頂樓、陽台、大樓)

2024-08-21



■  標準安裝

☑  此安裝環境為透天

☑  1吋以下PVC管施工

☑  需由工程師前往先場勘

☑  水源距離安裝的位置不得超過三公尺

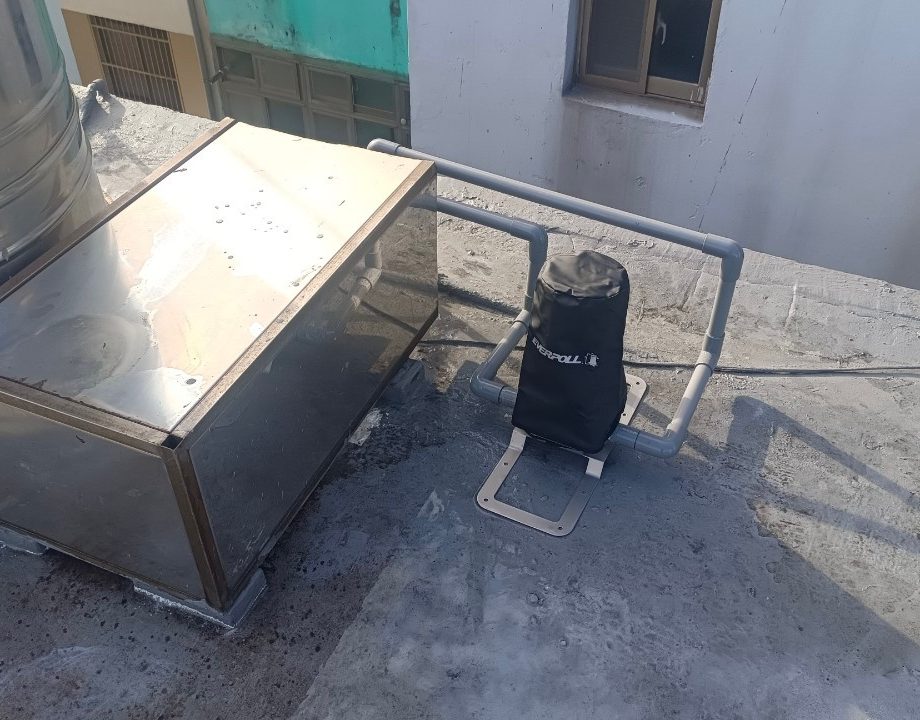

PVC-未BY PASS

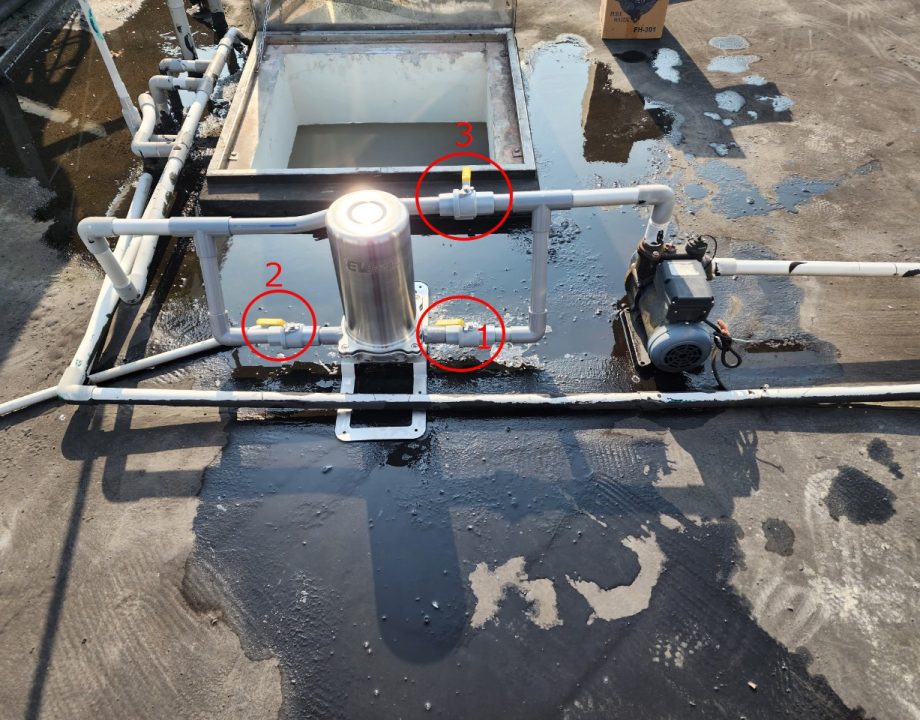

■  何謂BY PASS裝置?

☑  防止下大雨或颱風過後,導致濾心阻塞水變小,卻無法及時更換濾心的風險

☑  有BY PASS裝置可避免發生上述情況,可先把BY PASS開關打開,先有水可使用

2-2

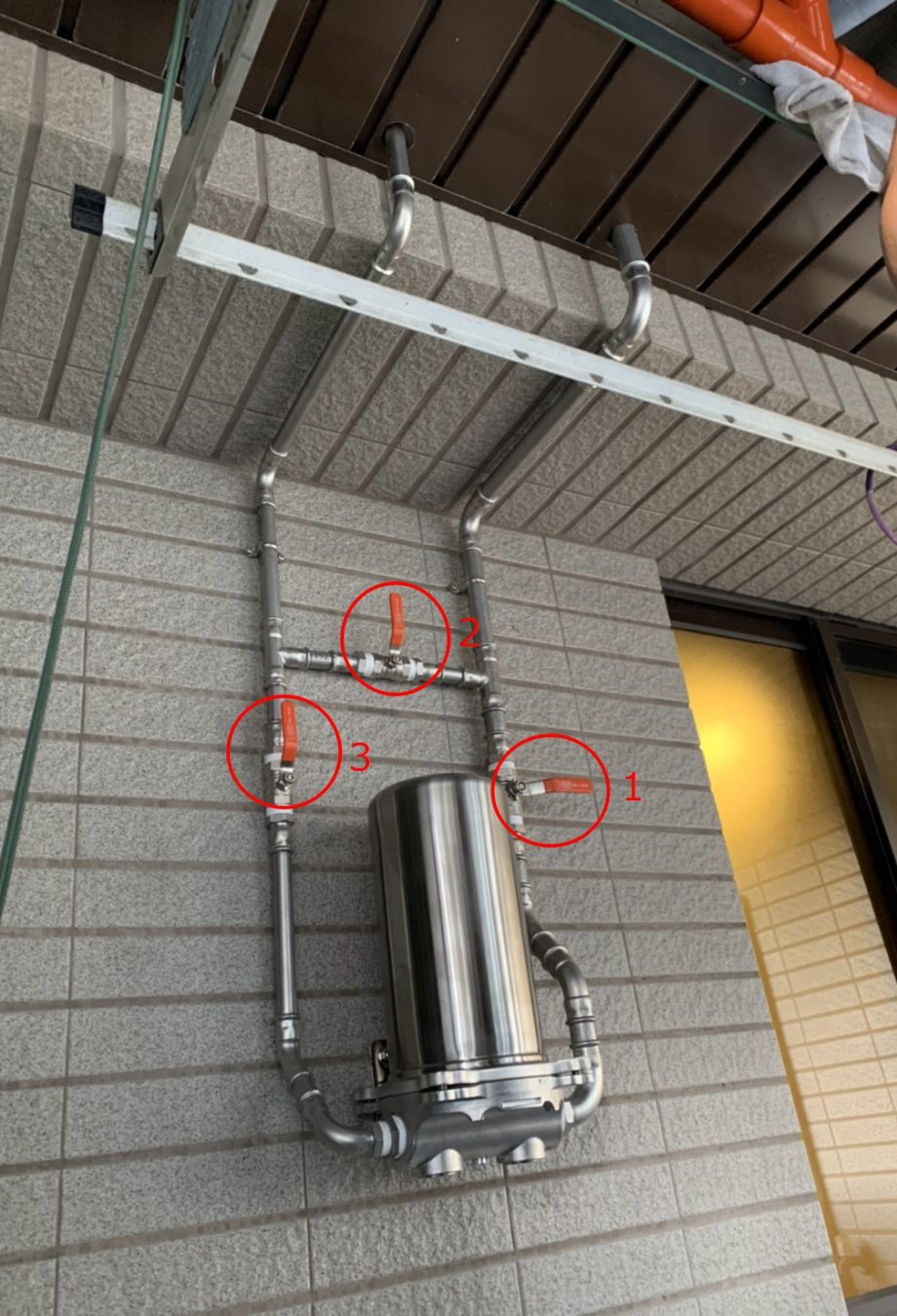

■ 全戶陽台安裝壁掛案例

☑ BY PASS

☑ 管線使用白鐵管

☑ 總水源開關在家裡的陽台



4-1

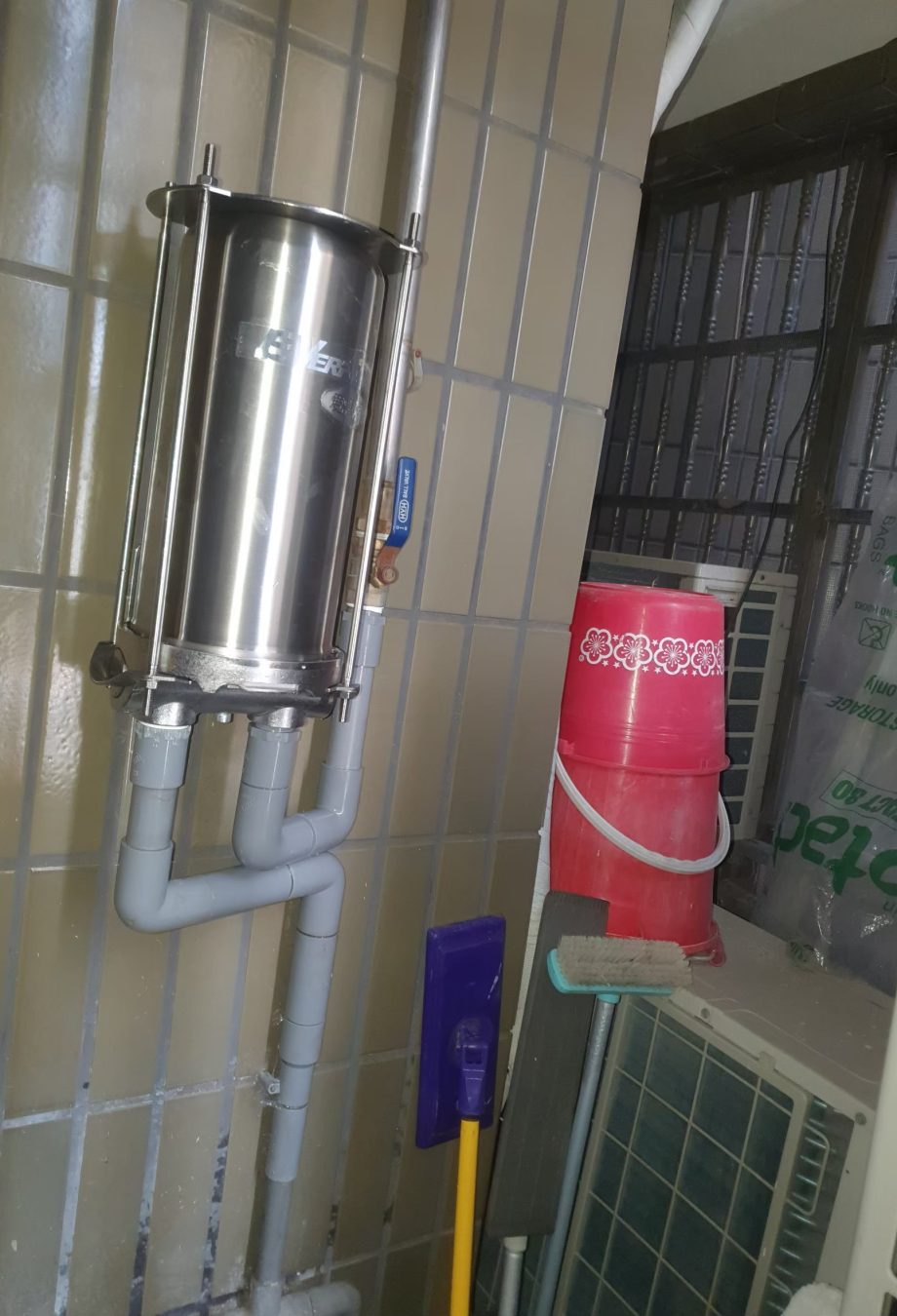

■ 全戶陽台安裝案例2

☑  PVC管線安裝

☑  總水源在家裡的陽台

7

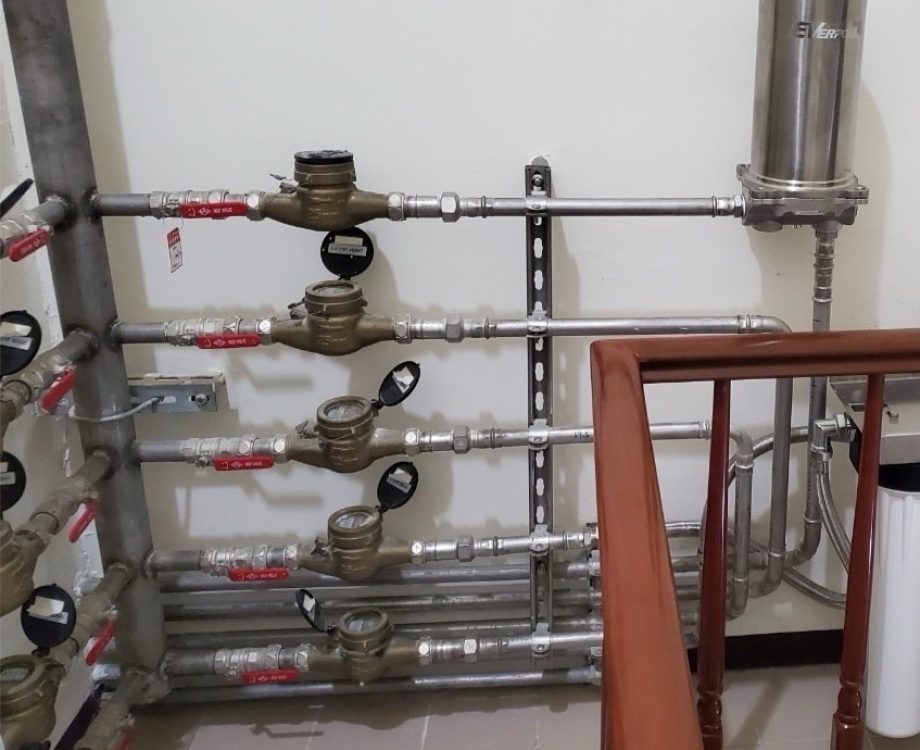

■ 大樓全戶白鐵管安裝

☑ 會依現場管線的配置找到最佳安裝位置

☑ 全戶的安裝還要考量到換濾心的便利性

☑ 此安裝案例只需從管線中擷取所需空間,再將全戶過濾器安裝即可


1-1

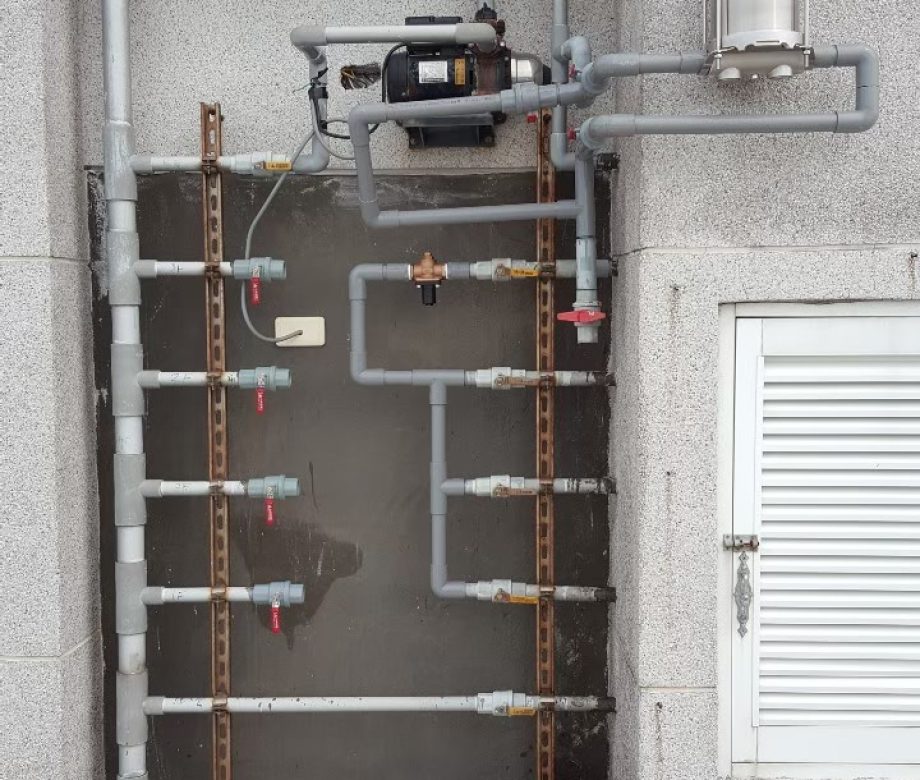

■大樓全戶PVC管安裝

☑ 因現場水壓不夠,故需先安裝加壓馬達,全戶安裝在加壓馬達後

☑ 因空間關係,故額外把管線拉出延伸安裝

3
